Remplacement des joysticks — DualSense Edge

J'ai remplacé les joysticks analogiques de ma manette DualSense Edge par des modules magnétiques afin d'éliminer le phénomène de drift et d'améliorer la précision en jeu. Ci‑dessous, une série de photos documentant les étapes du démontage, du remplacement et des tests.

Matériel et préparation

Outils : tournevis de précision, levier en plastique, modules joysticks magnétiques, fer à souder, étain de soudage. J'ai travaillé sur une surface propre et bien éclairée.

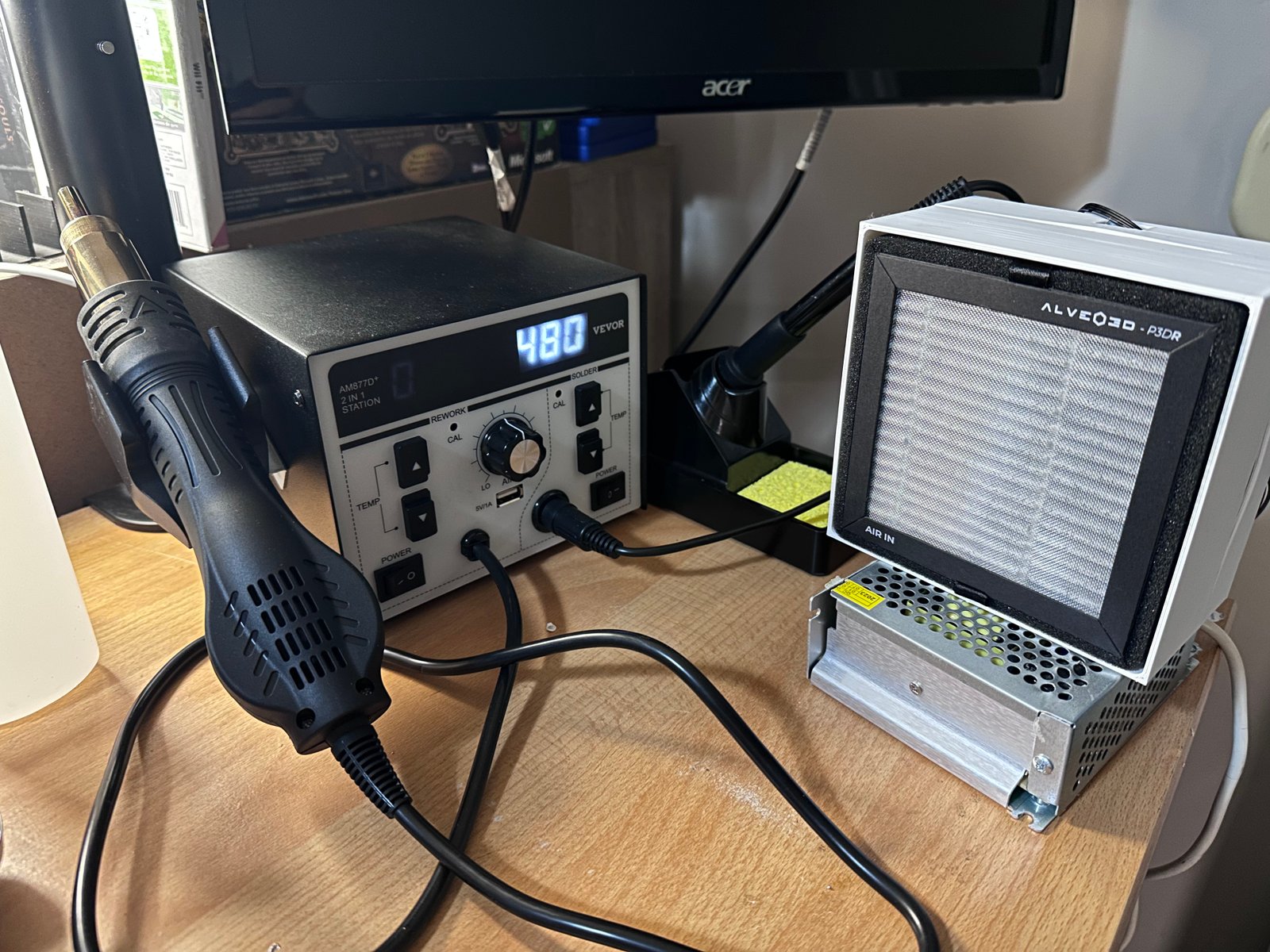

**Légende :** Station de soudage (à gauche) et filtre anti-fumée DIY (à droite).
**Commentaire :** Pour ce projet, j'ai utilisé la station de soudage de la marque Vevor. Elle comprend le fer à souder et un pistolet à air chaud. J'ai aussi utilisé un filtre anti-fumée (type HEPA) pour capter les émanations toxiques liées à la soudure.

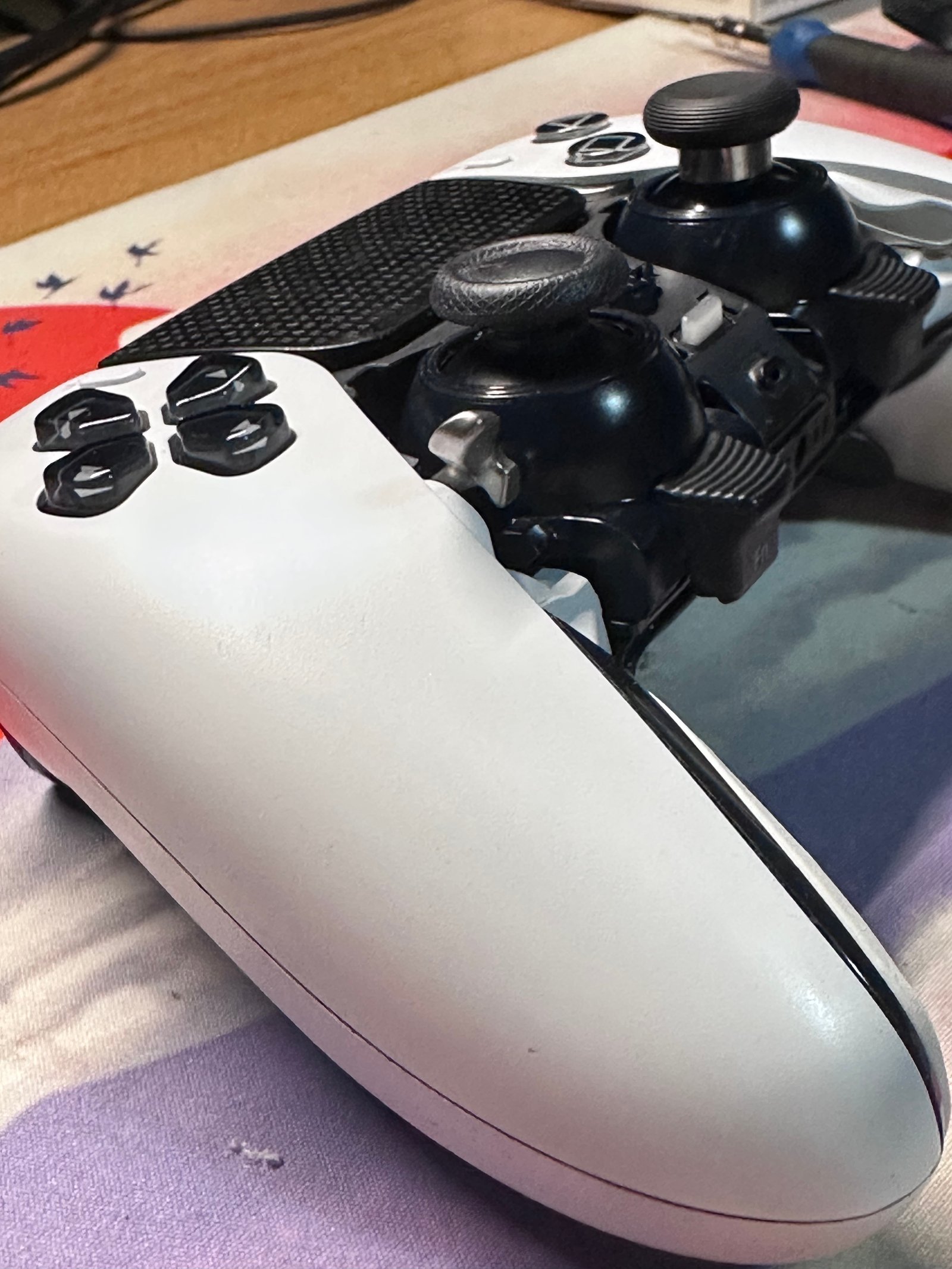

**Légende :** Manette DualSense Edge avant intervention.
**Commentaire :** Photo d'état initial. Sur cette manette, les joysticks peuvent s'enlever très facilement en soulevant un levier. C'est très utile pour voir l'usure et repérer les marques d'utilisation.

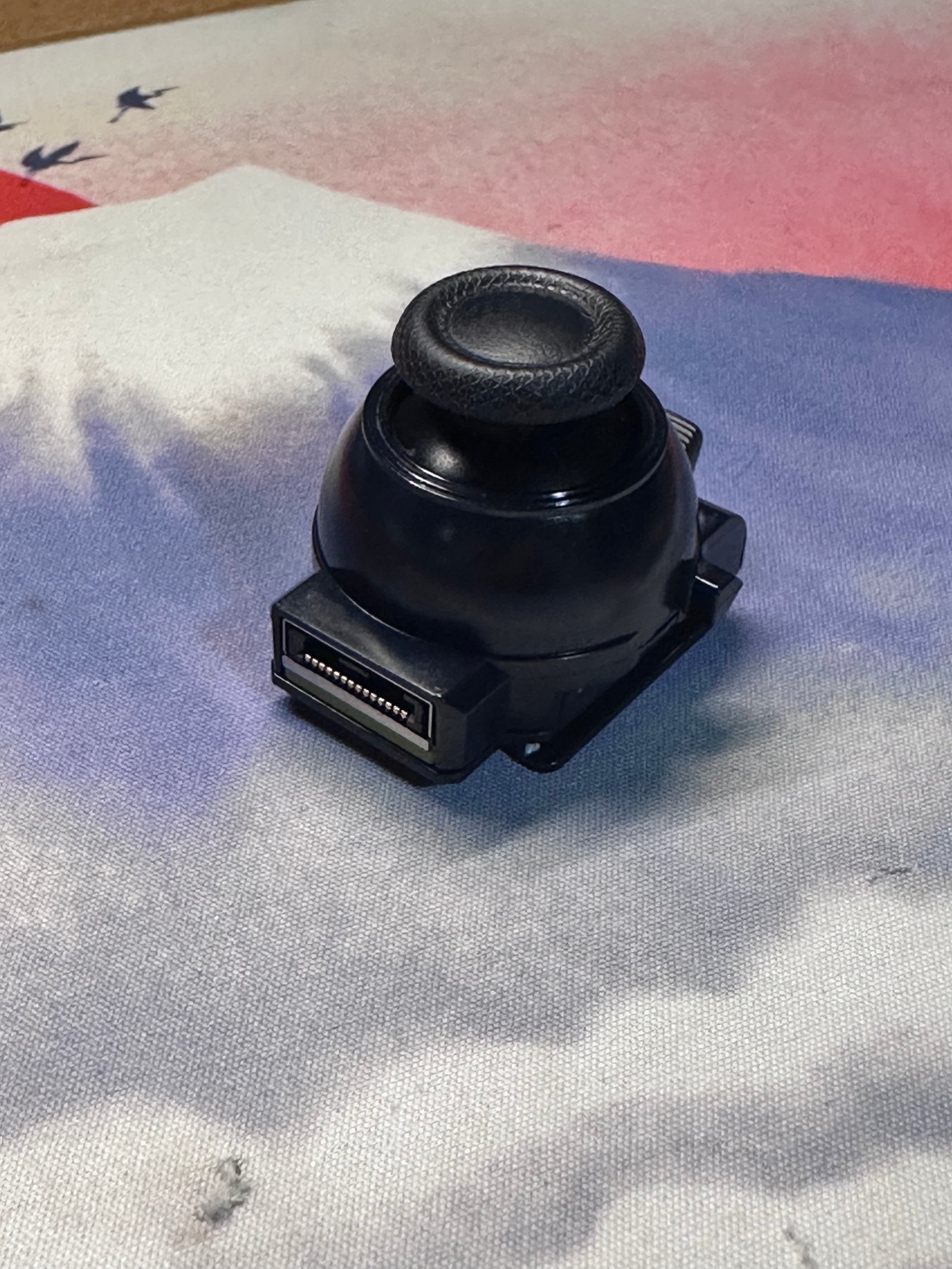

**Légende :** Module de joystick.
**Commentaire :** Il faut savoir que ces modules sont compatibles avec la manette DualSense Edge, non pas avec la DualSense standard. Chez Sony, un module de remplacement coûte 25 € la pièce.

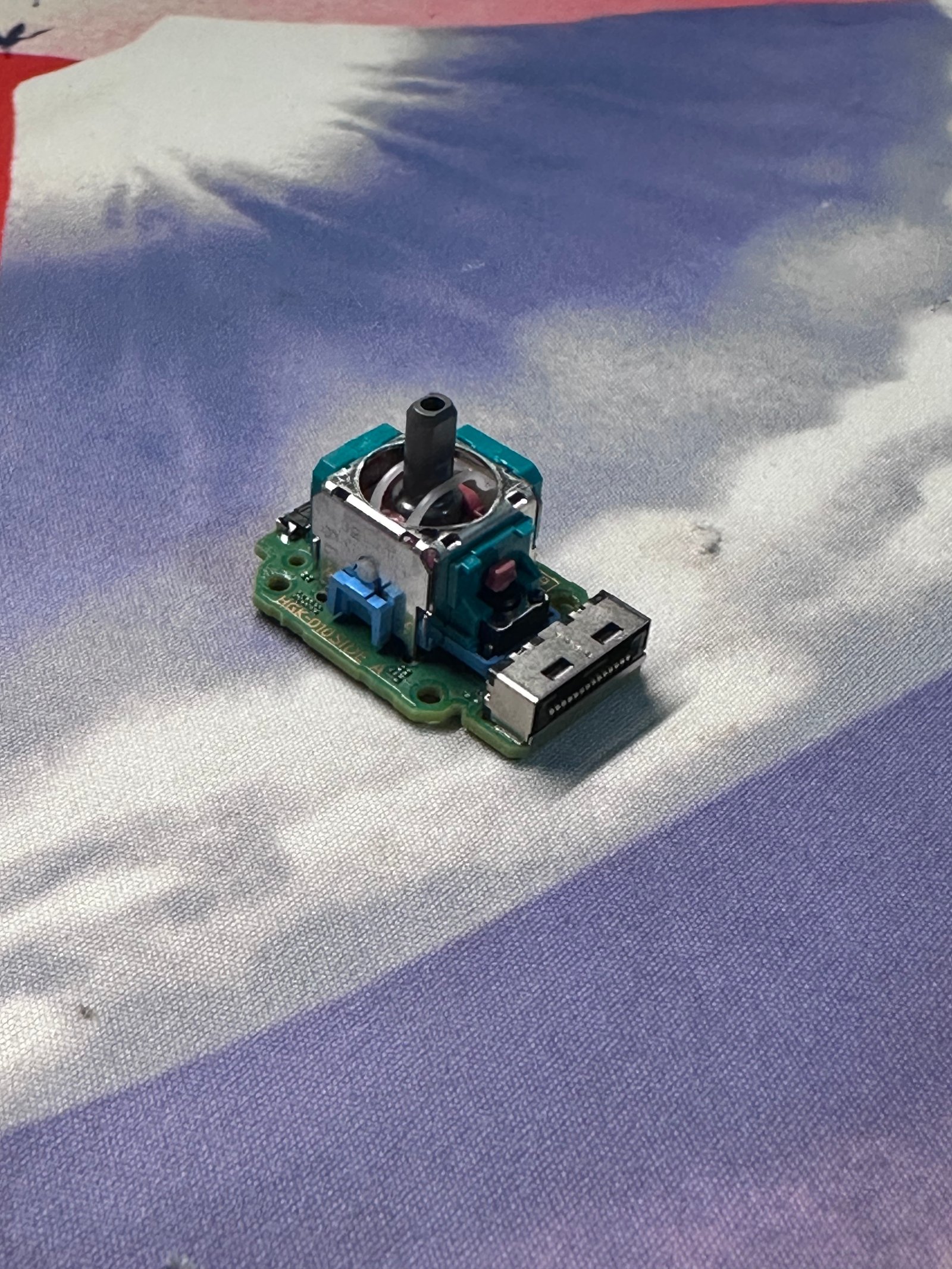

**Légende :** Retrait du châssis du module.
**Commentaire :** En retirant le châssis en plastique, j'ai isolé le joystick et la carte électronique. Le problème principal avec les joysticks standard est qu'ils génèrent du "drift" à force d'utilisation. Ce "drift" a pour conséquence de déplacer le personnage sans aucune action du joueur, rendant l'expérience de jeu très pénible.

Installation des joysticks magnétiques

Les modules magnétiques remplacent les potentiomètres classiques qui s'usent rapidement et permettent une mesure plus stable. D'après ChatGPT, un joystick classique a une durée de vie allant jusqu'à 540 heures, alors que les joysticks magnétiques durent jusqu'à 13 500 heures. Voici l'installation :

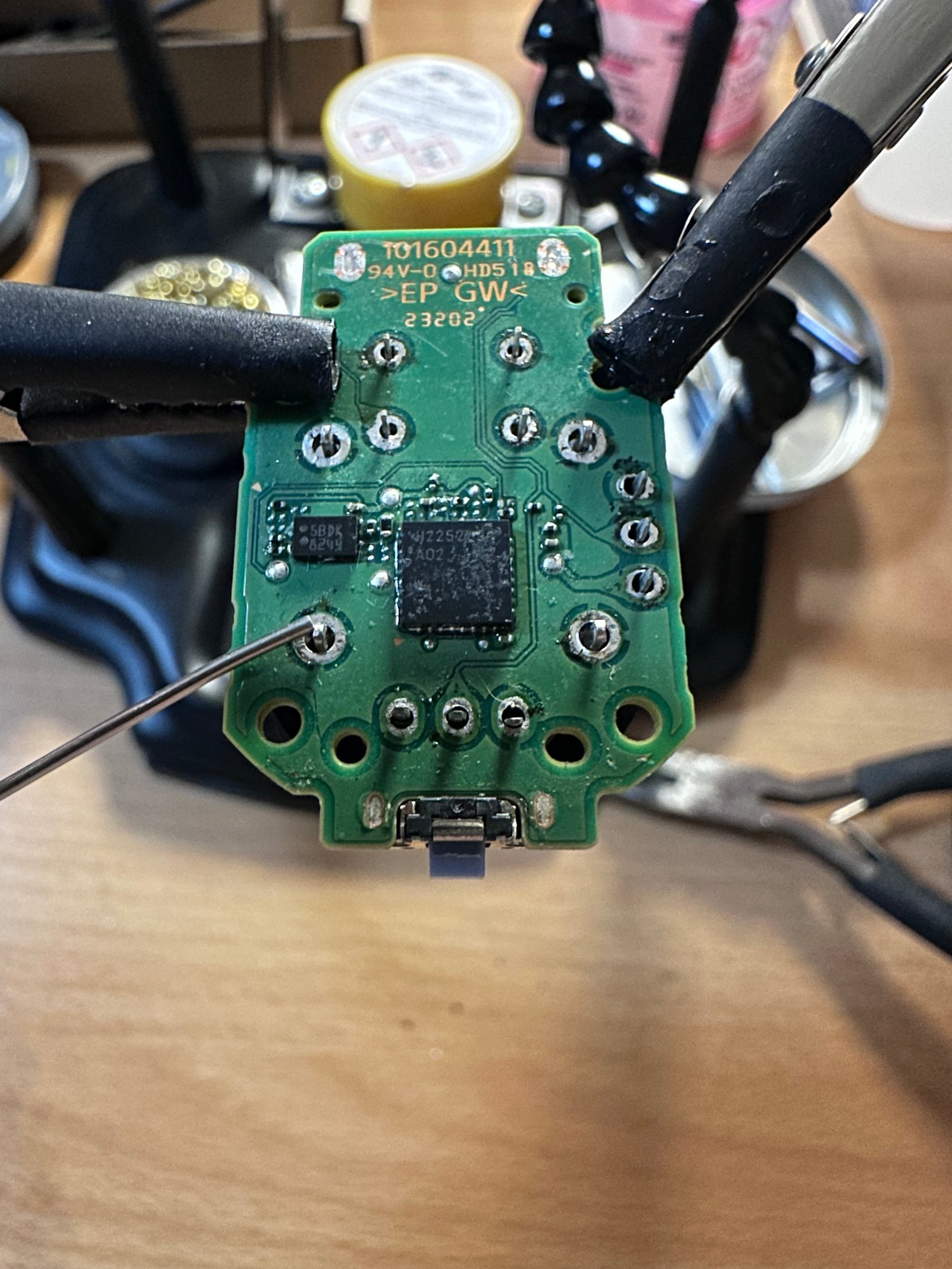

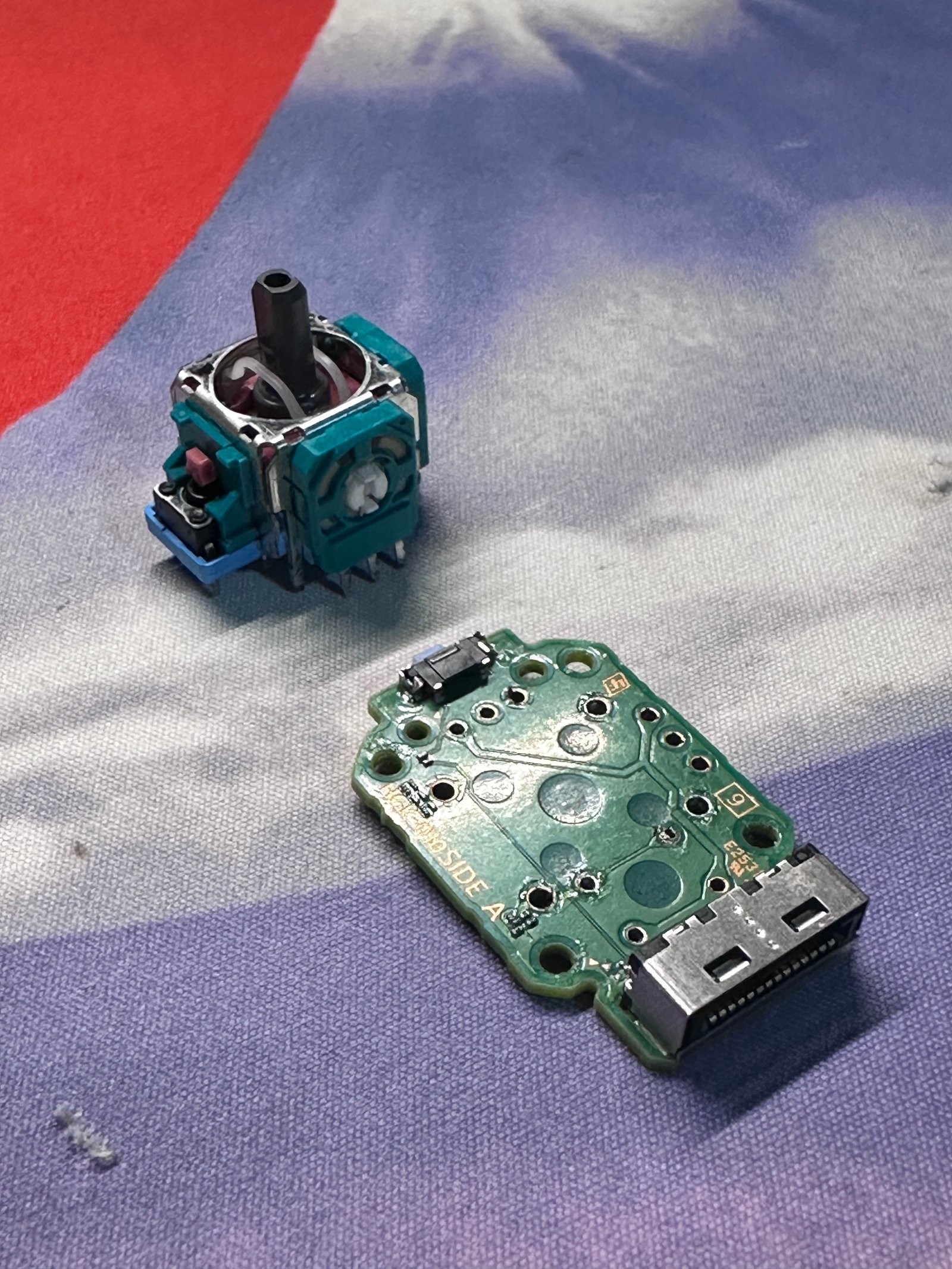

**Légende :** Joystick dessoudé de la carte électronique.
**Commentaire :** Dessouder le joystick a été particulièrement difficile car j'ai dû enlever l'étain de chaque broche du joystick (14 au total).

**Légende :** Joystick magnétique (à gauche), joystick standard (à droite).
**Commentaire :** Les joysticks standard et magnétique sont très similaires physiquement. Le détail qui change est le fonctionnement de la mesure de la position du joystick. Le joystick magnétique utilise des aimants alors que le standard utilise un frottement entre deux pièces.

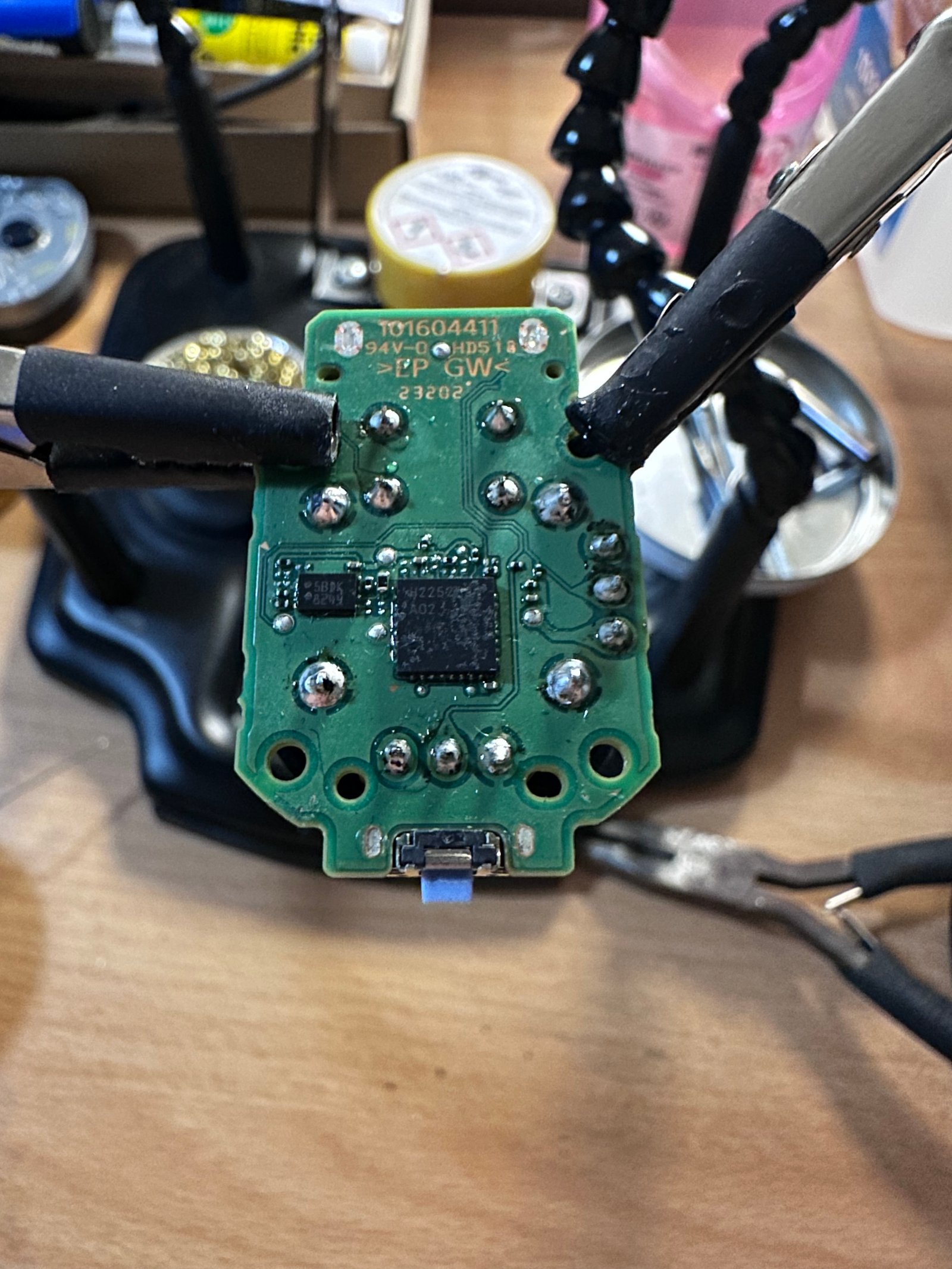

**Légende :** Soudage du joystick magnétique.
**Commentaire :** La soudure est toujours plus facile dans ce genre de projet. L'astuce est de ne pas trop chauffer le fer à souder mais surtout, il faut les bons outils.

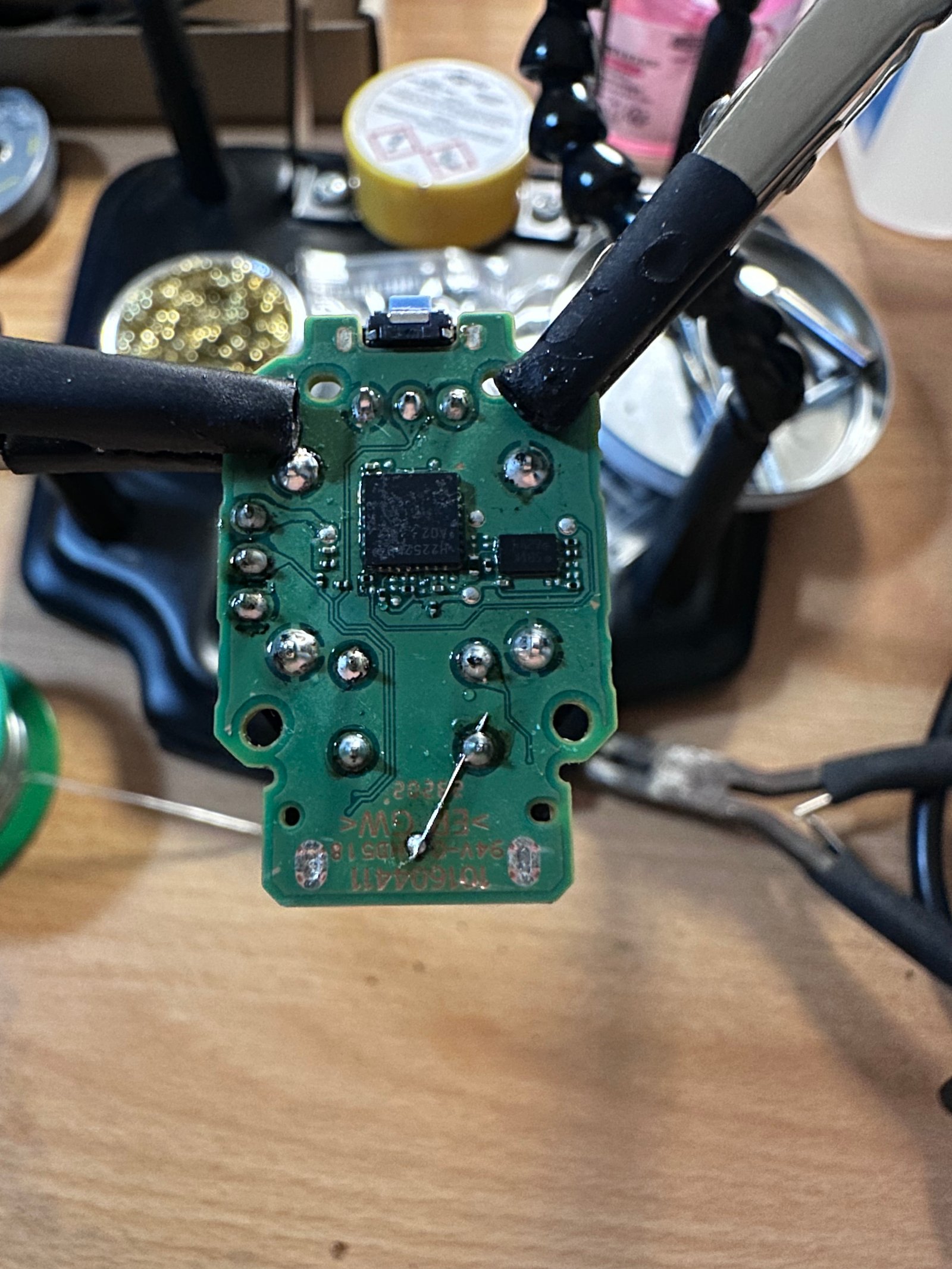

**Légende :** Ajout d'une piste pour la calibration du joystick.
**Commentaire :** J'ai ajouté un fil entre deux broches du joystick pour activer la calibration de celui-ci. Cela me permet de le personnaliser à ma guise.

Tests et résultats

Après remontage, j'ai effectué plusieurs tests avec un utilitaire de calibration pour comparer les deux types de joysticks :

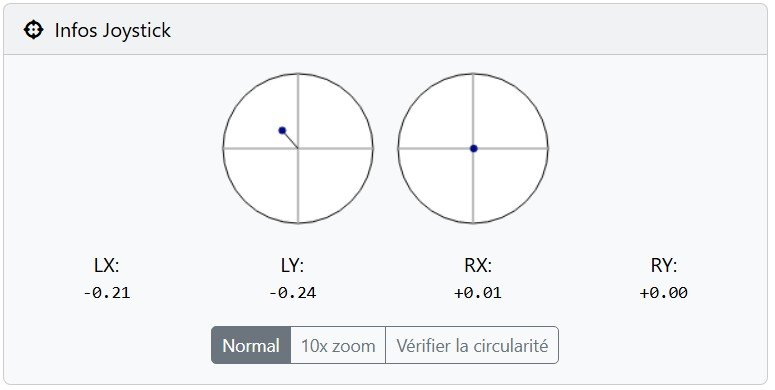

Test de calibration logiciel — **Légende :** Avant intervention.
**Commentaire :** On peut voir qu'il y a un "drift" de -0.24 sur le joystick gauche.

Conclusion

Le passage aux joysticks magnétiques a éliminé le drift et amélioré la précision en jeu. Ce projet m'a permis d'être plus à l'aise avec la soudure de composants électroniques. Ces nouvelles compétences me seront utiles pour de futurs projets.
